TALLER APLICATIVO N°2
INSTRUMENTOS DE MEDICIÓN
ACTIVIDADES:
1. Leer el siguiente compendio, referente a los instrumentos de medición:
INSTRUMENTOS DE MEDICIÓN
En el proceso de medicion, paso esencial en el método científico, es muy importante minimizar el porcentaje de error, por eso es indispensable elegir el instrumento mas adecuado para esa medición; para ello veamos los más utilizados para la medida de longitud, masa y tiempo.
LONGITUD:
A. GRANDES LONGITUDES:
Usamos: Decámetros, teodolitos y telescopios astronómicos:
* El Decámetro: Es una cinta métrica calibrada en m, cm y dm; y tambien en pies, pulgadas y octavos de pulgadas, usado en agro-mensura (mediada de grandes terrenos).
*El Teodolito: Instrumento altamente preciso utilizado para medir grandes distancias, incluidos ángulos y pendientes de terrenos. Esta montado sobre un trípode, y mediante un lente metréa la distancia a un objeto fijo.
* El Telescopio: Poseen grandes lentes capaces de escudriñar el espacio profundo. los hay terrestres y astronómicos:
B. MEDIANAS LONGITUDES:
Usamos: el metro, la regla y el odómetro:
* El metro: Muy conocido entre nosotros, y esta calibrado en decímetros, centímetros y milímetros:
* La regla: Llamado también triple-decímetro, esta divido en decímetros,centímetros y milímetros, de muy fácil manejo por su corta longitud:
* El odómetro: Es un instrumento que mediante un contador de vueltas mide distancias al desplazar una rueda a lo largo de cierta distancia:
C. PEQUEÑAS DISTANCIAS:
Usamos el calibrador, El Palmer y El Esferómetro:

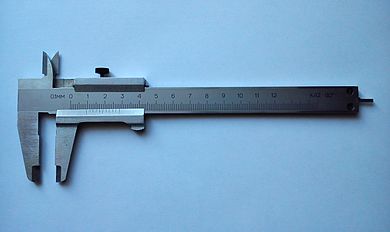

* El Calibrador: Conocido también como Pie de Rey, es un instrumento que consta de dos reglas, una principal, calibrada en milímetros y pulgas y otra, llamada nonio, dividida en 10 partes que son 1/10 de mm c/u. Se utiliza para medir diámetros externos ( con los pies), diámetros internos (con los picos) y profundidades (con la espiga):
MIDIENDO CON EL CALIBRADOR
* El Palmer: También llamado tornillo micro-métrico. Se utiliza par medir pequeñas longitudes, diámetros externos muy pequeños. Tiene forma de herradura y esta construido sobre un tornillo calibrado en milímetros, sobre el cual hay un tambor que gira una vuelta por cada 1/2 milímetro.
Tiene una precisión de 1/100 de mm.
* El Esferómetro: Llamado también aparato del constructor de lentes. Se utiliza para medir radios de curvaturas de superficies esféricas y para medir espesores de laminas delgadas. Tiene forma de trípode sobre el cual gira una circunferencia ( llamada limbo), graduada en 500 partes iguales, ligada a un tornillo central que cae entre las patas del trípode. Posee una precisión de 1/1000 de mm
MEDIDA DE LA MASA
Para medir la masa de un cuerpo, podemos utilizar balanzas para cuerpos pequeños y basculas, para cuerpos muy grandes y pesados.
*Las Balanzas: Instrumento muy antiguo que mide la masa de un cuerpo indirectamente por comparación. Entre ellas tenemos: la balanza Egipcia, la Romana, la balanza reloj, la balanza de precisión y las balanzas digitales:
MEDIDA DEL TIEMPO
Para medir el tiempo, el hombre ha inventado muchos instrumentos desde el calendario, el Reloj, y cronómetros muy precisos. Para medir la duración del día ha diseñado muchos instrumentos en el trascurso de la historia, desde relojes mecánicos, hasta relojes electrónicos y digitales:
EL CALENDARIO: Fue el primer instrumento utilizado para medir el paso del tiempo. El primero reconocido a nivel mundial fue el Calendario Juliano, instalado por el emperador Julio Cesar en el año 46 A.C y luego, con los descubrimientos de Nicolás Copérnico, fue cambiado por el Calendario Gregoriano, en honor al papa Gregorio XIII, a partir de 1.582.
EL RELOJ: Se denomina reloj al instrumento capaz de medir, mantener e indicar el tiempo en unidades convencionales (horas, minutos o segundos). Fundamentalmente permite conocer la hora actual, aunque puede tener otras funciones, como medir la duración de un suceso o activar una señal en cierta hora específica.
PARTES DE UN RELOJ:
CLASES DE RELOJES:
Relojes antiguos: Reloj de sol, de luna y de agua:
EL RELOJ: Se denomina reloj al instrumento capaz de medir, mantener e indicar el tiempo en unidades convencionales (horas, minutos o segundos). Fundamentalmente permite conocer la hora actual, aunque puede tener otras funciones, como medir la duración de un suceso o activar una señal en cierta hora específica.
PARTES DE UN RELOJ:
CLASES DE RELOJES:
Relojes antiguos: Reloj de sol, de luna y de agua:
Relojes mecánicos: Funcionan con un mecanismo, impulsado por un resorte o unas pesas, que impulsan engranajes para cada mancilla en una forma sincrónica. Ejemplos:
Relojes electrónicos: Funcionan con un mecanismo impulsados por una fuente eléctrica, que hace vibrar un cristal de cuarzo. Los hay análogos y digitales. Ejemplos:
Relojes atómicos: Funciona con una fuente atómica radiactiva, como el CESIO 133. Son muy precisos y pueden funcionar por muchos años sin errar ni en una milésima de segundo.
Los Cronómetros: Miden lapsos de tiempos muy cortos, con mucha precisión, en segundos, décimas y centésimas de segundo. Los hay digitales y análogos. Ejemplos:
2. Conteste las siguientes preguntas con base al tema presente:
TALLER APLICATIVO N°2 (FECHA DE ENTREGA 5 - 10 DE ABRIL DEL 2021)
2.1.¿ De los instrumentos de medición manejados en la presente entrada, cuales le parecen mas interesantes y por que?
2. 2. ¿Cuáles cree que tenemos en nuestro laboratorio?
2. 3. Si deseamos medir el perímetro de una cancha de fútbol, ¿que instrumento es el ideal para utilizar?
2. 4. Queremos medir el largo de una calle para calcular la cantidad de pendones que podemos colocar para los días de navidad,; ¿que instrumento sera el adecuado y por que?
2.5. Consulta, como funciona el teodolito.
2.6. Si comparamos el metro con la regla, ¿cuales serian las ventajas de la regla respecto al metro?
2.7. Queremos saber las dimensiones de un lápiz de dibujo técnico, ¿Cual de los instrumentos vistos me daría la mejor aproximación a la medida exacta?. por que?
2. 8. ¿Cual es el principio de funcionamiento de el tornillo micro-métrico y el esferómetro?
2. 9. De los instrumentos utilizados para medir pequeñas distancias, ¿cual es el que ofrece mejor precisión?
2.10. De loas balanzas que utilizamos para medir la masa, cual considera ud la más antigua? y de ellas cual sería la mas precisa?
2. 11. Si deseamos organizar un supermercado en el barrio, ¿que tipo de balanzas ud recomendaría? por que?
2. 12. ¿Por es importante el uso de básculas antes de cada peaje, en las carreteras nacionales?
2.13. De las balanzas mostradas en esta entrad de este Blog, cual es la que usamos en el laboratorio? ¿cual es su nombre? y que ventajas tiene?
2. 14. Cuales son las balanzas o básculas que se utilizan en:
- el supermercado: ___________________
- las tiendas: ________________________
- Las bodegas de mercado: _______________________
- Las compraventas. ____________________________
- En las ventas de carnes y frigoríficos: ________________
- En los almacenes de lana: _________________
2,15. De los relojes que usamos a diario, ¿cuales creen uds que son los más precisos?
2.16. Los relojes que se utilizan en las catedrales, son muy antiguos y cada uno tiene su historia;
como funcionan y de que años datan?
2.17. Los cronómetros se han vuelto muy populares, ¿donde se utilizan y en que tipo de aparatos vienen instalados?
2.18. Consulta que es el calendario Juliano y el calendario gregoriano
TALLER APLICATIVO N°2 (FECHA DE ENTREGA 5 - 10 DE ABRIL DEL 2021)
2.1.¿ De los instrumentos de medición manejados en la presente entrada, cuales le parecen mas interesantes y por que?
2. 2. ¿Cuáles cree que tenemos en nuestro laboratorio?
2. 3. Si deseamos medir el perímetro de una cancha de fútbol, ¿que instrumento es el ideal para utilizar?
2. 4. Queremos medir el largo de una calle para calcular la cantidad de pendones que podemos colocar para los días de navidad,; ¿que instrumento sera el adecuado y por que?
2.5. Consulta, como funciona el teodolito.
2.6. Si comparamos el metro con la regla, ¿cuales serian las ventajas de la regla respecto al metro?
2.7. Queremos saber las dimensiones de un lápiz de dibujo técnico, ¿Cual de los instrumentos vistos me daría la mejor aproximación a la medida exacta?. por que?
2. 8. ¿Cual es el principio de funcionamiento de el tornillo micro-métrico y el esferómetro?
2. 9. De los instrumentos utilizados para medir pequeñas distancias, ¿cual es el que ofrece mejor precisión?
2.10. De loas balanzas que utilizamos para medir la masa, cual considera ud la más antigua? y de ellas cual sería la mas precisa?
2. 11. Si deseamos organizar un supermercado en el barrio, ¿que tipo de balanzas ud recomendaría? por que?
2. 12. ¿Por es importante el uso de básculas antes de cada peaje, en las carreteras nacionales?
2.13. De las balanzas mostradas en esta entrad de este Blog, cual es la que usamos en el laboratorio? ¿cual es su nombre? y que ventajas tiene?
2. 14. Cuales son las balanzas o básculas que se utilizan en:
- el supermercado: ___________________
- las tiendas: ________________________
- Las bodegas de mercado: _______________________
- Las compraventas. ____________________________
- En las ventas de carnes y frigoríficos: ________________
- En los almacenes de lana: _________________
2,15. De los relojes que usamos a diario, ¿cuales creen uds que son los más precisos?
2.16. Los relojes que se utilizan en las catedrales, son muy antiguos y cada uno tiene su historia;
como funcionan y de que años datan?
2.17. Los cronómetros se han vuelto muy populares, ¿donde se utilizan y en que tipo de aparatos vienen instalados?
2.18. Consulta que es el calendario Juliano y el calendario gregoriano
